7.3. 网络中的网络（NiN）¶

LeNet、AlexNet和VGG都有一个共同的设计模式：通过一系列的卷积层与汇聚层来提取空间结构特征；然后通过全连接层对特征的表征进行处理。 AlexNet和VGG对LeNet的改进主要在于如何扩大和加深这两个模块。或者，可以想象在这个过程的早期使用全连接层。然而，如果使用了全连接层，可能会完全放弃表征的空间结构。 网络中的网络（NiN）提供了一个非常简单的解决方案：在每个像素的通道上分别使用多层感知机 (Lin et al., 2013)

7.3.1. NiN块¶

回想一下，卷积层的输入和输出由四维张量组成，张量的每个轴分别对应样本、通道、高度和宽度。另外，全连接层的输入和输出通常是分别对应于样本和特征的二维张量。 NiN的想法是在每个像素位置（针对每个高度和宽度）应用一个全连接层。如果我们将权重连接到每个空间位置，我们可以将其视为\(1\times 1\)卷积层（如 6.4节中所述），或作为在每个像素位置上独立作用的全连接层。从另一个角度看，即将空间维度中的每个像素视为单个样本，将通道维度视为不同特征（feature）。

图7.3.1说明了VGG和NiN及它们的块之间主要架构差异。 NiN块以一个普通卷积层开始，后面是两个\(1 \times 1\)的卷积层。这两个\(1 \times 1\)卷积层充当带有ReLU激活函数的逐像素全连接层。第一层的卷积窗口形状通常由用户设置。随后的卷积窗口形状固定为\(1 \times 1\)。

../_images/nin.svg — 图7.3.1 对比 VGG 和 NiN 及它们的块之间主要架构差异。¶

mindspore pytorch

from mindspore import nn, ops
from d2l import mindspore as d2l


def nin_block(in_channels, out_channels, kernel_size, strides, padding):
    return nn.SequentialCell([
        nn.Conv2d(in_channels, out_channels, kernel_size, strides, 'pad', padding),
        nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1),
        nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1),
        nn.ReLU()])

import torch
from torch import nn
from d2l import torch as d2l


def nin_block(in_channels, out_channels, kernel_size, strides, padding):
    return nn.Sequential(
        nn.Conv2d(in_channels, out_channels, kernel_size, strides, padding),
        nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1), nn.ReLU(),
        nn.Conv2d(out_channels, out_channels, kernel_size=1), nn.ReLU())

7.3.2. NiN模型¶

最初的NiN网络是在AlexNet后不久提出的，显然从中得到了一些启示。 NiN使用窗口形状为\(11\times 11\)、\(5\times 5\)和\(3\times 3\)的卷积层，输出通道数量与AlexNet中的相同。每个NiN块后有一个最大汇聚层，汇聚窗口形状为\(3\times 3\)，步幅为2。

NiN和AlexNet之间的一个显著区别是NiN完全取消了全连接层。相反，NiN使用一个NiN块，其输出通道数等于标签类别的数量。最后放一个全局平均汇聚层（global average pooling layer），生成一个对数几率（logits）。NiN设计的一个优点是，它显著减少了模型所需参数的数量。然而，在实践中，这种设计有时会增加训练模型的时间。

mindspore pytorch

net = nn.SequentialCell([
    nin_block(1, 96, kernel_size=11, strides=4, padding=0),
    nn.MaxPool2d(3, stride=2),
    nin_block(96, 256, kernel_size=5, strides=1, padding=2),
    nn.MaxPool2d(3, stride=2),
    nin_block(256, 384, kernel_size=3, strides=1, padding=1),
    nn.MaxPool2d(3, stride=2),
    nn.Dropout(keep_prob=1-0.5),
    nin_block(384, 10, kernel_size=3, strides=1, padding=1),
    nn.AdaptiveAvgPool2d((1, 1)),
    nn.Flatten()])

[WARNING] ME(2919748:140037300815680,MainProcess):2026-05-21-02:27:53.297.000 [mindspore/nn/layer/basic.py:176] For Dropout, this parameter keep_prob will be deprecated, please use p instead.

net = nn.Sequential(
    nin_block(1, 96, kernel_size=11, strides=4, padding=0),
    nn.MaxPool2d(3, stride=2),
    nin_block(96, 256, kernel_size=5, strides=1, padding=2),
    nn.MaxPool2d(3, stride=2),
    nin_block(256, 384, kernel_size=3, strides=1, padding=1),
    nn.MaxPool2d(3, stride=2),
    nn.Dropout(0.5),
    # 标签类别数是10
    nin_block(384, 10, kernel_size=3, strides=1, padding=1),
    nn.AdaptiveAvgPool2d((1, 1)),
    # 将四维的输出转成二维的输出，其形状为(批量大小,10)
    nn.Flatten())

我们创建一个数据样本来查看每个块的输出形状。

mindspore pytorch

X = ops.randn(1, 1, 224, 224)
for blk in net:
    X = blk(X)
    print(blk.__class__.__name__,'output shape:\t',X.shape)

SequentialCell output shape:         (1, 96, 54, 54)
MaxPool2d output shape:      (1, 96, 26, 26)
SequentialCell output shape:         (1, 256, 26, 26)
MaxPool2d output shape:      (1, 256, 12, 12)
SequentialCell output shape:         (1, 384, 12, 12)
MaxPool2d output shape:      (1, 384, 5, 5)
Dropout output shape:        (1, 384, 5, 5)
SequentialCell output shape:         (1, 10, 5, 5)
AdaptiveAvgPool2d output shape:      (1, 10, 1, 1)
Flatten output shape:        (1, 10)

X = torch.rand(size=(1, 1, 224, 224))
for layer in net:
    X = layer(X)
    print(layer.__class__.__name__,'output shape:\t', X.shape)

Sequential output shape:     torch.Size([1, 96, 54, 54])
MaxPool2d output shape:      torch.Size([1, 96, 26, 26])
Sequential output shape:     torch.Size([1, 256, 26, 26])
MaxPool2d output shape:      torch.Size([1, 256, 12, 12])
Sequential output shape:     torch.Size([1, 384, 12, 12])
MaxPool2d output shape:      torch.Size([1, 384, 5, 5])
Dropout output shape:        torch.Size([1, 384, 5, 5])
Sequential output shape:     torch.Size([1, 10, 5, 5])
AdaptiveAvgPool2d output shape:      torch.Size([1, 10, 1, 1])
Flatten output shape:        torch.Size([1, 10])

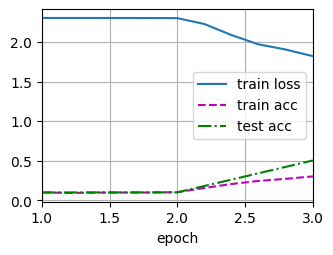

7.3.3. 训练模型¶

和以前一样，我们使用Fashion-MNIST来训练模型。训练NiN与训练AlexNet、VGG时相似。

mindspore pytorch

lr, num_epochs, batch_size = 0.05, 3, 128
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=224)
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr)

loss 1.820, train acc 0.302, test acc 0.504
6154.4 examples/sec

lr, num_epochs, batch_size = 0.1, 10, 128
train_iter, test_iter = d2l.load_data_fashion_mnist(batch_size, resize=224)
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

loss 0.395, train acc 0.856, test acc 0.849
5721.0 examples/sec on cuda:0

7.3.4. 小结¶

NiN使用由一个卷积层和多个\(1\times 1\)卷积层组成的块。该块可以在卷积神经网络中使用，以允许更多的每像素非线性。
NiN去除了容易造成过拟合的全连接层，将它们替换为全局平均汇聚层（即在所有位置上进行求和）。该汇聚层通道数量为所需的输出数量（例如，Fashion-MNIST的输出为10）。
移除全连接层可减少过拟合，同时显著减少NiN的参数。
NiN的设计影响了许多后续卷积神经网络的设计。

7.3.5. 练习¶

调整NiN的超参数，以提高分类准确性。
为什么NiN块中有两个\(1\times 1\)卷积层？删除其中一个，然后观察和分析实验现象。
计算NiN的资源使用情况。
1. 参数的数量是多少？
2. 计算量是多少？
3. 训练期间需要多少显存？
4. 预测期间需要多少显存？
一次性直接将\(384 \times 5 \times 5\)的表示缩减为\(10 \times 5 \times 5\)的表示，会存在哪些问题？
